jueves, 22 de agosto de 2019

ELECTRONICA BASICA - Ernesto Rodriguez (Manual para entusiastas)

Manual de electronica basica - Ernesto Rodriguez



           DATOS TÉCNICOS

           Titulo: Electrónica Básica
           Autor: Ernesto Rodríguez
           Tipo: Manual
           Formato: PDF
           Peso: 2.52 MB
           Idioma: Español
           Paginas: 110
           Edición: 1ra







DESCRIPCIÓN

Este es un manual escrito por Ernesto Rodriguez, donde aborda temas básicos en la electrónica, de una manera muy intuitiva con el fin de que cualquier persona autodidacta, sea capas de comprender todos los conceptos tratados.


CONTENIDO

Magnitudes eléctricas y electrónicas
  Cargas eléctricas y corriente
  Tensión o voltaje
  Intensidad de corriente
  Resistencia eléctrica
  Potencia eléctrica
  Energía eléctrica
Ley de Ohm
Circuitos serie y paralelo
El polimetro
  Medida de resistencias
  Medida de tensiones
  Medida de intensidades
Las resistencias fijas
Potenciometro
La LDR o resistencia variable con la luz
El termistor
El diodo
El diodo LED
El condensador
El condensador como temporizador
El rele
Divisor de tensión
El transistor
El diodo Zener
El optoacoplador
El condensador
Display
Semiconductores
Fuente de alimentación
Simbología electrónica




Descarga Gratis Aquí

lunes, 1 de julio de 2019

FOTORESISTENCIA LDR

Fotoresistencia ldr

fotoresistencia arduino
Fotoresistencias

  • ¿Que son las fotoresistencias?

La fotoresistencia también llamada fotoconductor, célula fotoeléctrica, resistencia dependiente de la luz, sensor de luz, LDR (debido a las siglas en ingles de "Light Dependent Resistor", es un componente electrónico pasivo, el cual varia su resistencia eléctrica dependiendo de la luz que incide sobre esta.

  • ¿Cómo funcionan las fotoresistencias


La resistencia eléctrica (oposición al flujo eléctrico por ella) que la fotoresistencia presenta se debe, al material del que está constituida, usualmente contienen Cadmio el cual tiene la característica de variar su resistencia eléctrica de forma inversamente proporcional a la intensidad de la luz que incide sobre él.

Es decir, entre mayor sea la cantidad de luz que incide sobre la fotorresistencia, su resistencia eléctrica será baja, y de manera contraria cuando se encuentra en ausencia de luz su resistencia al flujo eléctrico se incrementa.


  • ¿Cuál es el rango de resistencia de un fotoresistor?


El rango de resistencia varía dependiendo de los fabricantes, material del que está construido entre otros factores, pero el rango más común es de 100Ω mínimo (gran incidencia de luz) y 1MΩ (en ausencia de luz) incluso llegando unos cuantos MΩ por encima del valor dado anteriormente.

  • ¿De qué material están constituidas las fotoresistencias?


Usualmente se componen de sulfuro de Cadmio, pero también se pueden encontrar algunos tipos constituidos de Germanio, incluso de Cobre.






viernes, 10 de junio de 2016

FUENTE DE VOLTAJE (0 A 9V) CON BATERÍA



  • Lista de componentes:

             -1 resistencia de 220 Ω
             -1 resistencia de 6.8 K Ω
             -1 transistor NPN (2N3904)
             -1 led
             -1 potenciometro de 100 K Ω
             -1 interruptor on/off
             -1 batería de 9v
             -1 conector para batería de 9v
             -3 conectores de bloques (de 2 pines)

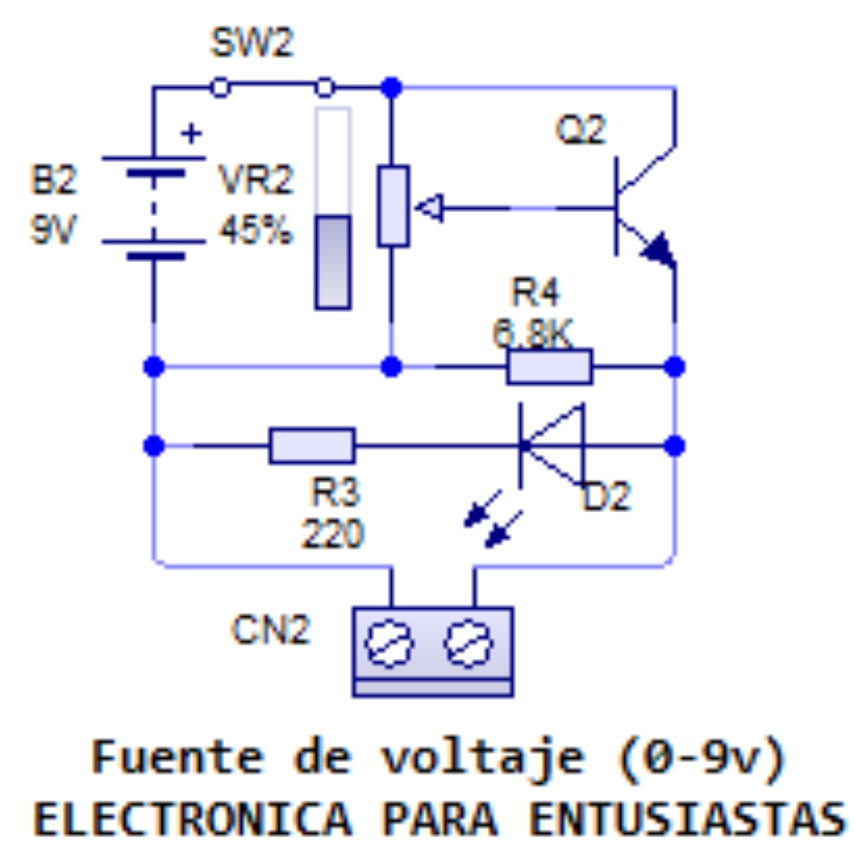

  • Diagrama esquemático:


  • Explicación del funcionamiento:
En este circuito podemos observar un transistor (Q2), el cual está funcionando como una resistencia variable, esto quiere decir que su resistencia interna entre el colector y el emisor varía de acuerdo al voltaje aplicado a su base, dicho voltaje se varía por medio del potenciómetro (VR2).

De esta manera cuando la resistencia interna del transistor es cercana a 0Ω, el voltaje de salida en el emisor seria de 9V; por el contrario cuando la resistencia interna del transistor es alta se reduce el voltaje de salida en el emisor. De esta forma se obtiene la variación de voltaje en este circuito.

Para comprobar visualmente el voltaje que está proporcionando la fuente, se incluye un led el cual evidencia el voltaje de salida por su luminosidad (a mayor voltaje de salida, mayor será el grado de iluminación).


  • Apariencia de armado (PCB):





NOTA: El pcb no está en tamaño real por lo tanto lo recomendable es no imprimir este. En el link lo dejare en tamaño real, listo para imprimir.



jueves, 21 de abril de 2016

PROBADOR DE TRANSISTORES NPN


  • Lista de componentes:

             -1 resistencia de 220 Ω
             -1 resistencia de 6.8 K Ω
             -1 transistor NPN (2N3904)
             -1 pulsador normalmente abierto
             -1 interruptor on/off
             -1 batería de 9v
             -1 conector para batería de 9v


  • Diagrama esquemático:



  • Explicación del funcionamiento:

Este es un circuito que nos será de gran utilidad en el laboratorio, como su nombre lo indica nos ayuda a comprobar el estado funcional de transistores NPN.


Los transistores nos permiten hacer una amplificación de tensión, nos permiten controlar una corriente grande empleando una corriente pequeña. En otras palabras un transistor es un interruptor el cuan es accionado por una tensión, la cual es proporcionada para que este permita el paso de electrones.

Estos elementos poseen 3 terminales: Emisor (terminal por el cual sale la tención controlada), Base (es donde se aplica la tensión de control, esta es pequeña) y Colector (es por donde entra la tensión que va hacer controlada, esta es más grande que la que entra en la base).

En este circuito  para evidenciar que la corriente de colector es mayor que la corriente de base, se utilizan dos led, en los cuales por medio de la intensidad con la que iluminan se puede verificar que uno emite luz con mayor intensidad que el otro (el led que está conectado al colector iluminara más que el led que está conectado la base).

Si el transistor está en corto (dañado), cuando se accione el pulsador ninguno de los dos led encenderá. Y por el contrario si esta bueno los dos led se encenderán pero el led del colector (en el diagrama seria el D2) iluminara con mayor intensidad, y el led de la base (en el diagrama seria el D1) iluminara con menos intensidad.



  • Video de funcionamiento:



  • Apariencia de armado (PCB):



NOTA: El pcb no está en tamaño real por lo tanto lo recomendable es no imprimir este. En el link lo dejare en tamaño real, listo para imprimir.

LINK: http://adf.ly/1ZgrC2





miércoles, 3 de febrero de 2016

OSCILADOR PARA CODIGO MORSE


  • Lista de componentes:
             - 1 resistencia de 10 Ω
             - 1 resistencia de 1 KΩ
             - 1 resistencia de 120 KΩ
             - 1 resistencia de 220 Ω
             - 1 condensador cerámico de 0.1 µf
             - 1 transistor 2N3904 NPN
             - 1 circuito integrado 555
             - 1 parlante de 8
             - 1 interruptor
             - 1 switch pulsador (normalmente abierto (NA))
             - 1 batería de 9V
             - 1 conector para baterías de 9V

  • Diagrama esquemático:

  • Explicación del funcionamiento:
Este pequeño circuito es un oscilador el cual nos va a servir para transmitir mensajes en código Morse. Como sabemos el código Morse se basa en puntos y rayas (en este caso los puntos serán sonidos de con poco tiempo de duración o sea solo una pulsación, las rayas serán sonidos un poco más prolongado que los puntos).

Para este circuito utilizaremos como oscilador un circuito integrado 555, en este caso el integrado va a producir su propia señal (modo astable), de esta manera el circuito no va a depender de ningún pulso exterior (el oscilador es automático).

Al conectar el parlante a la salida del oscilador, la cual enviara una señal que en teoría es intermitente pero para la percepción del oído humano será un sonido continuo, esto por el laxo de tiempo que hay de una oscilación a la otra.

Las pulsaciones las podremos producir oprimiendo o accionando el pulsador, el cual nos activa el oscilador y posteriormente se producirá el sonido. De esta manera podremos emitir los puntos y las rayas del código Morse.
  • Apariencia del circuito (PCB):



NOTA: El PCB no está en tamaño real por tal motivo no imprimir este. En el link lo dejare en tamaño real, listo para imprimir.

LINK: http://fasttory.com/2siO
